350A MSD維修開關介紹
SS3 系列產品為手動維修開關連接器，適用于儲能系統電池包，是高壓系統手動切斷供電的裝置。產品功率端子，高壓互鎖信號端子均采用片式接觸件，插頭設置助力把手鎖緊結構以及二級分離結構，具有高壓互鎖功能、CPA 功能等，頭座插合后滿足 IP68 防水等級。
產品外殼雙六尼龍+玻纖材料，接觸件采用銅合金鍍銀，連接銅排與插座預設 M8 栓柱連接，具有操作 方便、連接可靠、體積小巧、成本低，滿足 UL4128 認證要求等優勢。
350A MSD維修開關工藝使用
1、產品在裝配、使用前請閱讀產品使用說明書；
2、插座安裝需客戶選型 4 個 M5 螺栓組件(含彈簧墊圈、平墊)自行安裝， 推薦螺栓長度=8+A+Bmm (A 為安裝面板厚度， B 為彈平墊厚度)，推薦 M5 螺栓安裝扭矩為(5±0.5) N.m。
3 、插座尾部連接銅排采用 M8 栓柱連接，推薦螺釘擰緊力矩為(14±1) N.m，推薦尾部采用軟銅排與插座 尾部栓接。

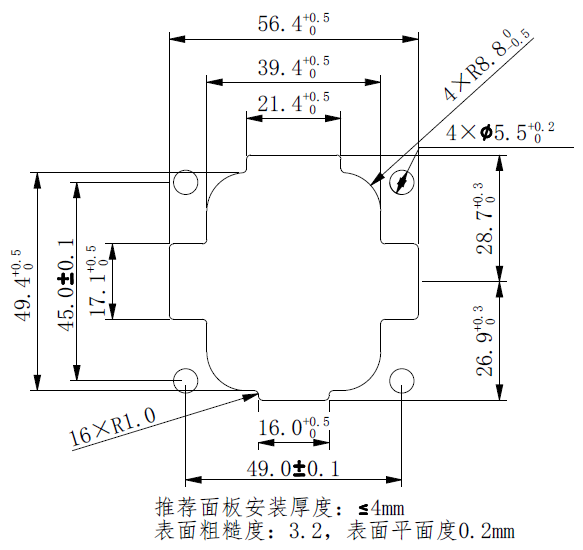

350A MSD維修開關開孔尺寸
SS3 350A MSD儲能系統手動維修開關參數
機械性能 | |
機械壽命 | 200 次 |
振動 | QC/T 1067.1-2017 中 V1 振動等級 |
端接方式 | 栓接 |
電氣性能 | |
額定電流 | 350A |
額定電壓 | 1500V DC |
耐電壓 | 5000V AC (插座：接觸件與接觸件間，功率接觸件與信號接觸件間； 頭座插合后：接觸件與安裝面板間， 功率接觸件與信號接觸件間) |
絕緣電阻 | ≥5000 MΩ(常溫常濕) ；≥200MΩ(濕熱) |
環境性能 | |
防護等級 | IP68(1m 水深 24h) |
溫度等級 | -40℃~+125℃ |
阻燃等級 | 材料 UL94 V-0 |
鹽霧等級 | 中性鹽霧 480h(插座安裝及插頭插座扣合后) |
主要材料 | |
絕緣體 | 25%玻纖尼龍 |
密封件 | 硅橡膠 |
接觸件 | 功率端子銅合金鍍銀；信號端子銅合金鍍錫 |
環保信息 | |
RoHS 等級 | 滿足 |
可售型號
序號 | 型號 | 訂貨物料號 | 名稱 | 備注 |
1 | SS3-2-3MH | 21G0-00426-AF | 維修開關插頭 | 帶高壓互鎖端子 |
2 | SS3-2-2MH | 21G0-00427-AF | 維修開關插座 | |
3 | SS3-2-3M | 21G0-00426-BF | 維修開關插頭 | 不帶高壓互鎖端子 |
4 | SS3-2-2M | 21G0-00427-BF | 維修開關插座 |
