能源短缺和環境污染問題日趨嚴重，一直困擾著汽車工業和相關產業的發展，由 于新能源車可以一定程度的解決上述問題，因此近幾年新能源汽車得到大力發展，世界各 國燃油車已有明確時間停產計劃，未來新能源汽車市場需求量將大幅提升，新能源車相關的充電插座需求量也隨之攀升。充電插座包括端子插針，容納端子插針、防水絕緣的塑膠主 體，將端子插針半固定在塑膠主體內的壓針板等等，現有技術中充電插座插針固定是通過 螺釘將端子插針的壓針板固定到塑膠主體上，如圖1所示，因為插座尾部甩線緣故，制造者 從出線方向鎖緊螺釘非常不便，生產效率較低，工藝復雜。

圖1

本實用新型為了解決現有技術中通過螺釘將端子插針的壓針板固定到塑膠主體 上，工藝復雜，可靠性差的問題，提供一種歐標充電插座的功率端子固定結構。

一種充電插座的功率端子固定結構，包括塑 膠主體、端子插針、壓針板和出線蓋，通過在壓針 板上對稱設置彈臂，塑膠主體上設置與彈臂相配 合的限位孔，組裝過程中壓針板的彈臂被塑膠主 體向內擠壓，組裝到位后彈臂彈起扣到塑膠主體 上的限位孔內固定，防止壓針板后退，將端子插 針固定在塑膠主體內；壓針板與塑膠主體裝配到 位后，組裝出線蓋，出線蓋內設置與壓針板相配 合的擋板，出線蓋組裝過程中擋板進入壓針板的 彈臂內側，阻擋壓針板的彈臂繼續向內擠壓，以 實現二次鎖(TPA結構)，壓針板的彈臂不繼續向 內擠壓，則壓針板與塑膠主體配合緊密，增強端 子插針的固定強度，提高可靠性。

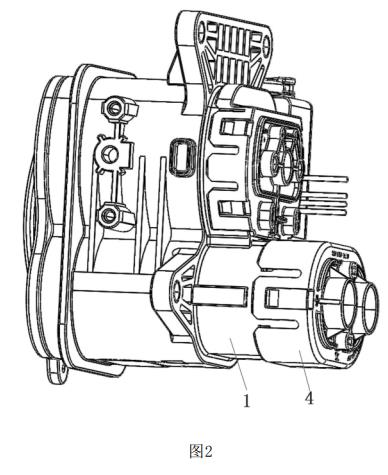

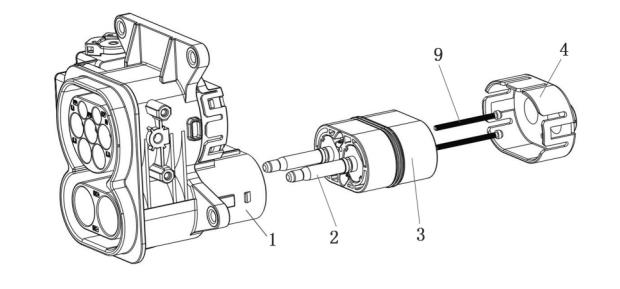

1. 一種充電插座的功率端子固定結構，其特征在于：包括 塑膠主體（1），塑膠主體（1）內設置容納功率端子的插孔，表面對稱設置限位孔（7）； 端子插針（2），通過壓針板（3）固定于塑膠主體內容納功率端子的插孔中； 壓針板（3），表面對稱設置彈臂（6），彈臂（6）與塑膠主體（1）表面的限位孔互相配合卡 接； 出線蓋（4），內部設置擋板（8），擋板（8）與壓針板的彈臂（6）相配合，擋板（8）阻擋壓針 板（3）的彈臂向內擠壓。

2. 根據權利要求1所述一種充電插座的功率端子固定結構，其特征在于：壓針板（3）表 面還設置密封圈（5）。

3. 根據權利要求1所述一種充電插座的功率端子固定結構，其特征在于：所述彈臂（6） 設置兩個或四個。

本實用新型公開的一種歐標充電插座的功率端子固定結構廣泛應用在新能源電動汽 車上的充電插座。
