為了縮短新能源電動汽車動力電池的充電時長，電動汽車廠家迫切需要提高直流快充系統中各電路有承載高壓大電流的能力，這就依賴于大載流能力的電纜來實現。因此大橫截面積的線束被廣泛應用，用以加載更大的電流，同時還具有良好的散熱性能，是提高電動汽車動力電池充電效率的最為有效的方法。

在不久的將來電動汽車高壓線束載流能力將是現有普通電動汽車電纜的四到五倍。以線束尺寸來說，如果選擇銅作為導體材料，所需要的汽車線束的橫截面積就將從50mm2提高到200mm2，甚至更高。

然而該如何可靠地連接這些更大截面積的電纜，是汽車制造商需要面對的重大技術挑戰。同時電動汽車的快速更新迭代，也帶來了汽車內部如何布置、容納這些電纜、電纜長度以及低內阻的連接工藝等技術點的探索。理想情況下，電纜長度越短越好，來獲得低內阻低溫升的性能。但是實際電動車內部通常無法縮短電纜長度，這樣電纜直徑也需要相應增加以此保證低內阻和良好散熱。隨著越來越多的電池模組排列在車輛下方位置，更大截面積線束或?qū)w需要安裝和排布在乘客艙周圍和下方。因此，車身結構不僅必須與電纜和導體絕緣，還要安全地散去快速充電時線束產生的溫升。

賽川電子為了解決以上問題，引進了先進的超聲波焊接設備，該設備有更高的焊接壓力，可達到6100N，垂直作用于待焊線束上；同事具有更低的焊接振幅，可以高能量改善焊接的打滑現象，以及大振幅對線束表面的損傷?？奢p松應對高壓線束連接器的焊接應用，實現優異的焊接質量。

該設備配備了更高精度的壓力傳感器和位移傳感器，可以更精確的檢測以及控制焊接過程。高壓線束端子焊接工作站，配備特殊設計焊接的端子夾持工裝，可以待焊工件牢牢固定住，保證焊接過程對穩定性，最終給客戶提供高效、質量可靠的高壓線束焊接方案。

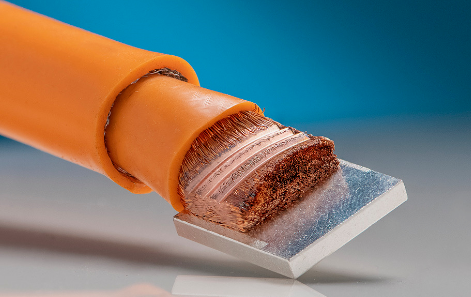

圖2：95mm2高壓線束與鍍銀銅端子的焊接。焊接外觀良好，焊縫表面無氧化，無線芯損傷及斷裂現象。

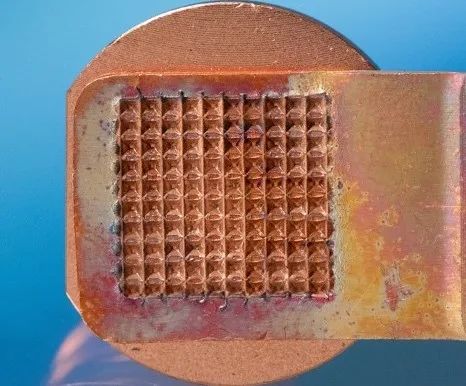

圖3：2mm匯流母排及接地終端的焊接。即使很高的焊接能量，直壓式的焊齒也能牢牢“抓住”工件，產品無打滑現象。
