SG1M單孔金屬連接器介紹

SG1M系列過孔式金屬連接器為單芯過孔連接器，可多個組合使用，額定電壓1000V，最大電流300A。具有強度高，屏蔽性能優越，做線效率高等優點。

建議使用部位：新能源汽車電機控制器、多合一控制器、PDU等設備間的高壓大電流連接。

主要參數：

• 孔       數：1孔

• 耐壓等級：4000V

• 額定電流：最大 350A

• 耐溫等級：-40~140℃

• 屏蔽效果：360°屏蔽

SG1M單孔金屬連接器特點

• 波紋管可裝配，提高做線效率，可替代格蘭頭產品；

• 通過結構設計，波紋管裝配后保持力度大，不易脫出；

• 支架和殼體分體結構，使得安裝尺寸容錯率高，安裝方便；

• 防護等級可達到IP68、IP69K。

SG1M系列 300A單孔金屬連接器參數

電氣性能	額定電壓	1000V
	耐電壓	4000V
	額定電流	MAX 300A
	絕緣電阻	5000MΩ
機械性能	孔數	1孔
	拆裝次數	50次
	適配線徑	2X6mm2、2X8mm2、2X10mm2、35mm2、 50mm2、70mm2、95mm2
	振動等級	QC/T 1067.1-2017 V3
材質說明	外殼體	鋁合金
	屏蔽	銅合金
	注塑件	PA66
	橡膠件	硅橡膠
環境性能	溫度等級	-40℃~140℃
	防護等級	IP68、IP69K
	鹽霧等級	96h

SG1M系列單孔連接器型號

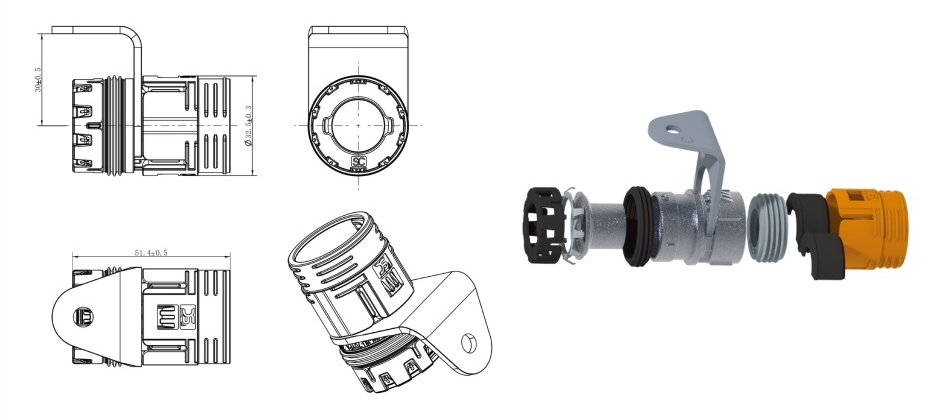

外形圖（示例）	型號	產品描述	適配線徑
	SG1MW-11U-70YPA	適配單芯70mm2屏蔽線，A鍵位	Φ19±0.3mm
	SG1MW-11U-70YPB	適配單芯70mm2屏蔽線，B鍵位
	SG1MW-11U-70YPC	適配單芯70mm2屏蔽線，C鍵位
	SG1MW-11U-70YPD	適配單芯70mm2屏蔽線，D鍵位
	SG1MW-12U-6YPB	適配2×6mm2屏蔽線，B鍵位	φ14.5±0.3mm
	SG1MW-12U-8YPB	適配2×8mm2屏蔽線，B鍵位	Φ15.0±0.3mm
	SG1MW-12U-10YPB	適配2×10mm2屏蔽線，B鍵位	φ16.0±0.3mm
	SG1MW-11U-35YPB	適配35mm2屏蔽線，B鍵位	φ15.0±0.3mm
	SG1MW-11U-50YPB	適配50mm2屏蔽線，B鍵位	φ17.2±0.3mm
	SG1MW-11U-50YPC	適配50mm2屏蔽線，C鍵位	φ17.2±0.3mm
	SG1MW-11U-50YPD	適配50mm2屏蔽線，D鍵位	φ17.2±0.3mm
	SG1MW-11U-95YPA	適配單芯 95mm2屏蔽線，A 鍵位	Φ21.5±0.3mm
	SG1MW-11U-95YPB	適配單芯 95mm2屏蔽線，B 鍵位
	SG1MW-11U-95YPC	適配單芯 95mm2屏蔽線，C 鍵位
	SG1MW-11U-95YPD	適配單芯 95mm2屏蔽線，D 鍵位
	SG1MW-11U-95YPE	適配單芯 95mm2屏蔽線，E 鍵位
