賽川電子SCZ系列歐標直流充電插座，安裝在電動汽車上，通過與直流充電槍配合，實現直流充電功能，產品滿足IEC 62196.3-2022，符合RoHS要求。

2. 產品性能

2.1電氣特性

額定電流：DC+/DC-：200A，適配70平導線;250A適配95方導線

PE：適配25平導線

CP/PP: 2A,適配0.75平導線

額定電壓：DC+\DC-\PE孔位1000V，其余30V

絕緣電阻：絕緣電阻≥100MΩ 1000V DC(DC+/DC-/PE)

耐 電 壓：3000V AC/1min.（DC+\DC-\PE）

2.2機械特性

機械壽命：10000次

2.3材料及表面處理

接觸件

材  料：銅合金

表面處理：鍍銀

生產工藝：機械加工

絕緣體

材  料：熱塑性塑料

顏  色：黑色

生產工藝：注射成型

密封件

材  料：硅橡膠

顏  色：紅色/灰色/藍色

生產工藝：硫化

2.4工作環境

使用環境溫度： -30℃～+50℃

防護等級: IP44（頭座插合后）

3. 歐標直流充電插座外形圖及低壓接線

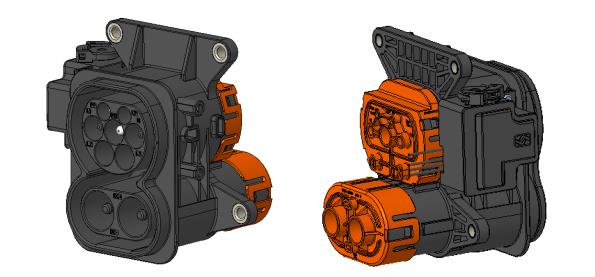

圖1 充電插座外形圖

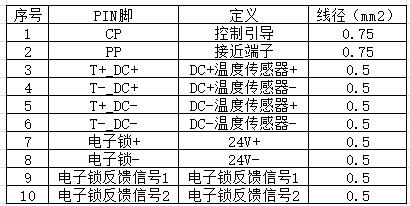

圖2 插座低壓接線圖

4. 插座內溫度傳感器

溫度傳感器型號：PT1000，可根據客戶需求調整溫度傳感器型號

建議溫度控制：溫度達到100℃時進行限流處理，溫度達到120℃停止充電。

要求理由：IEC62196規定充電產品使用溫度為-30℃~+50℃，端子溫升最大50K，溫度達到100℃應該對電流進行限制，避免溫度持續升高。為避免充電產品內部零件及電纜在高溫情況下出現老化，溫度達到120℃充電機應停止充電。

允許工作電流：0.3mA max.

電子鎖采用電機驅動的方式，采用微動開關作為位置信號反饋器件，通過PIN1、PIN2、PIN3、PIN4與外部控制電路連接，實現電子鎖鎖止、解鎖和信號反饋。
