交直流?體化充電插座介紹
賽川電子交、直流一體化充電插座，交流接口和直流接口在同一安裝面上，安裝在電動汽車上，通過與交流、直流充電槍配合，實現充電功能，產品滿足GB/T 20234-2015，符合RoHS要求。
應用場景：新能源汽車直流充電接口

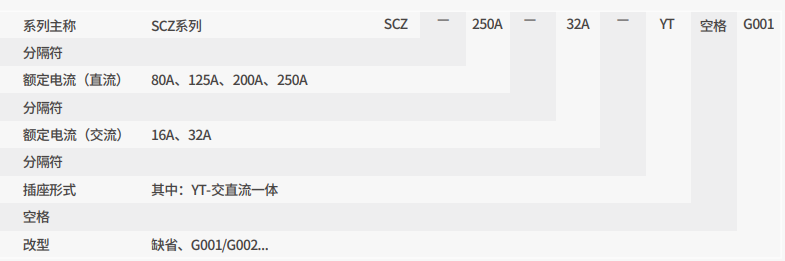

交直流?體化充電插座型號命名

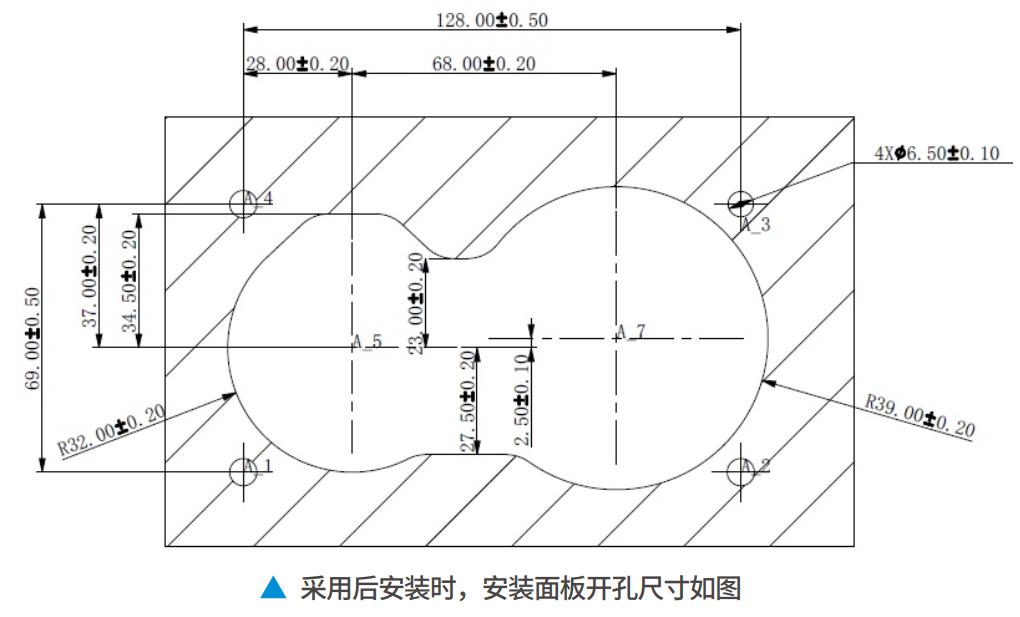

交直流?體化充電插座安裝尺寸
SCZ系列交直流?體化充電插座參數
| 電?性能（交流部分） | |
| 額定電流 | 16A、32A，其中16A適配2.5平導線， 32A的適配4/6平導線 |
| 額定電壓 | L1/N/PE孔位250V，其余30V |
| 絕緣電阻 | ≥200MΩ 500V DC |
| 耐 電 壓 | 2500V AC/1min（L1/N/PE孔位間） |
| 電?性能（直流部分） | |
| 額定電流 | DC+/DC-：80A、125A、200A、250A，其中80A適 配25平導線，125A的適配35平導線，200A適配50 平導線，250A的適配70平導線 PE：適配25平導線 CC2/S+/S-/A+/A-：適配0.5平導線 |
| 額定電壓 | DC+\DC-\PE孔位750V，其余30V |
| 絕緣電阻 | ≥200MΩ 1000V DC(DC+/DC-/PE) |
| 耐 電 壓 | 3000V AC/1min.（DC+\DC-\PE） |
| 機械性能 | |
| 機械壽命 | 10000次 |
| 環境性能 | |
| 使?環境溫度 | -30℃?+50℃ |
| 防護等級 | 插槍前IP54，插槍后IP55 |
| 接觸件 | |
| 材料 | 銅合? |
| 表?處理 | 鍍銀 |
| ?產?藝 | 機械加? |
| 絕緣體 | |
| 材料 | 熱塑性塑料 |
| 顏? | ??+橙? |
| ?產?藝 | 注射成型 |
| 密封條及護線套 | |
| 材料 | 硅橡膠 |
| 顏? | 紅?/灰? |
| ?產?藝 | 硫化 |
| 法蘭 | |
| 材料 | 鋁合? |
| 顏? | ?? |
| ?產?藝 | 壓鑄 |
