耐壓測試標準：

耐壓測試是用來檢測線束在高壓下是否會出現漏電或擊穿等安全問題。一般使用的標準是IEC 60529（或ISO 20653）中的IP67或IP6K9K等級，這些標準是用來評估線束的密封性和防護等級。

氣密測試標準：

氣密測試是用來檢測線束的密封性，確保其不會因氣體泄漏而導致故障。一般情況下，采用的標準是ISO 6722中的JIS D 0203或ISO 9170-1等級。

48Kpa，保壓30S，測試10S，泄漏量≤5cc/min 供參考

“常用氣密性側漏方法”。與傳統氣泡測試法相比，采用氣密性檢測儀可以將泄漏程度數據化，便于定量分析。使用氣體等效液體，測試速度快，對泄漏感知更為靈敏，且不會損傷產品?？蓪?shí)現自動化或半自動化測試，排除人為干擾，提高測試速度，保證結果可靠性。讓我們一起來看看吧！

流量法是一種最直接的泄漏測量方法，即通過回路串入流量傳感器，如下圖直接測量得到泄漏率值：

在測試的過程中有充氣和測試兩個階段。整個測試過程中，調節閥始終在對被測件進行充氣，保證被測件的壓力不因泄漏而下降。而流量傳感器相對脆弱，只在測試階段才接入到氣路中進行測量。

直接壓力測試法

加正壓或負壓后關閉閥門，壓力表或壓力傳感器測出被測物泄漏引起的壓力下降值。壓力下降值就可以計算泄漏量的大小。方法簡單可靠、使用方便、價格便宜。

壓力衰減，顧名思義我們要通過測量減少了多少壓力來判斷泄漏了多少。所以我們需要先充個氣，再把充氣口關掉密封起來，接下來在泄漏的過程中用一個壓力傳感器來測量壓力少了多少。把以上的過程連起來就組成了下面的氣路圖。

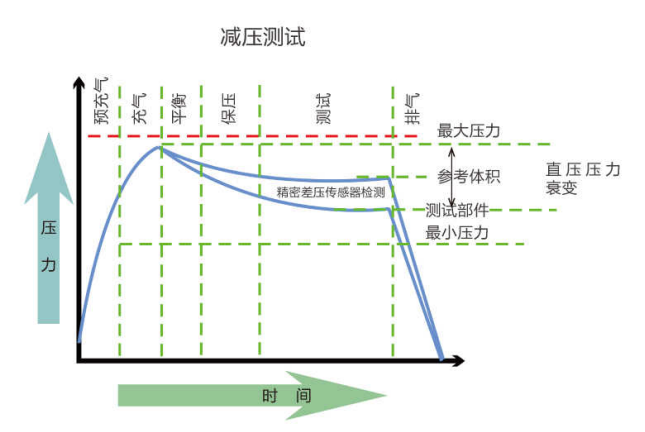

測試過程: 充氣、穩定、檢測、排氣4個階段。如圖首先把閥打開，給待測試工件充氣。等氣充好了，把閥關上，可以看到壓力開始減少。閥剛關閉的時候壓力波動較大，所以需要等待一些時間讓內部壓力穩定一下。之后隨著泄漏壓力開始穩定下降，測量在固定的時間段內壓力衰減，簡單一點我們叫它壓降(壓損)，我們就知道了這個被測件漏了多少。測試過程: 充氣、穩定、檢測、排氣4個階段。

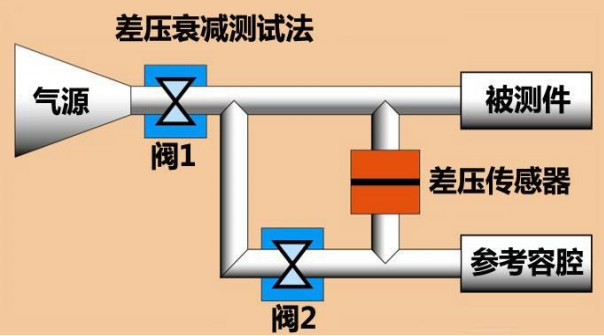

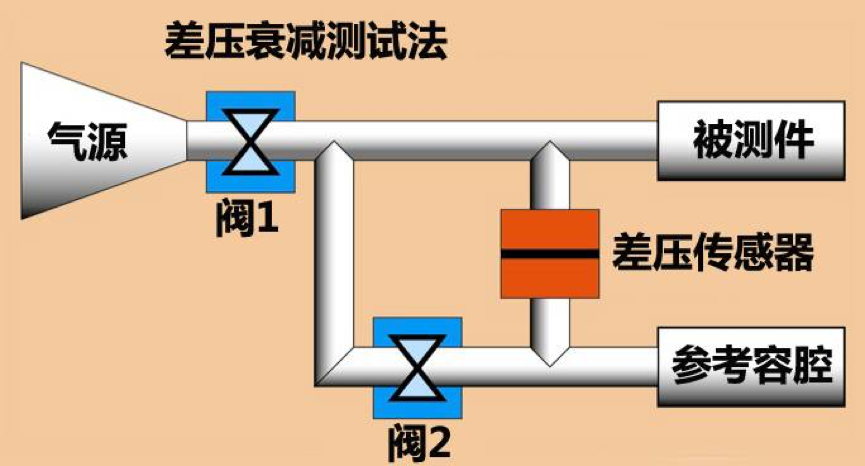

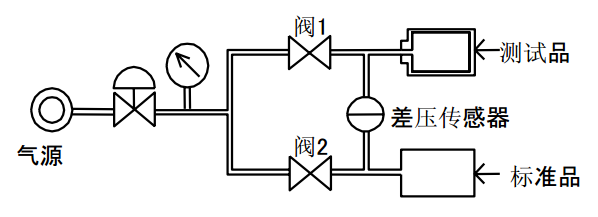

采用直壓相同的壓力設置參數，通過差壓傳感器測量參考體積空氣壓力和測試部件體積之間的壓力變化來判定泄漏率。在差壓衰減測試中，測試出的泄漏值為參考體積和部件體積之間的壓力損失率，它快速、可靠、靈敏，足以檢測出微小的泄漏值。
