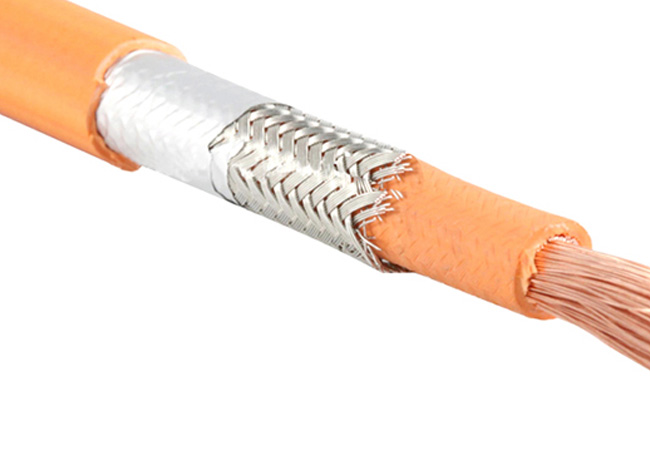

電纜是電動汽車高壓連接器線束中成本占比較大的零部件,通常使用的導體材料主要是銅及銅合金。銅具有較好的電氣性能和力學性能,是電傳導的理想材料。隨著電動汽車充電電流向400A或者更高的方向發展,如果繼續使用銅作為電纜導體,需使用95mm2或更大規格的電纜,這將增加線束和整車的質量,不利于降低能耗、提高續航里程的發展策略。因此,為了能夠提高車輛的續航里程,降低能耗,高壓線束需做輕量化設計。鋁及鋁合金導體具有良好的導電性和低密度的特點,是汽車線束輕量化的良導體之一。但鋁導體由于自身物理屬性的原因,在導電率、力學性能以及蠕變性能上與銅導體存在一定的差距,尤其是銅鋁連接由于熱膨脹系數相差較大,在充放電過程中的冷熱沖擊容易在連接界面處形成間隙或孔洞,導致電阻增加,溫升升高。另外,由于銅鋁存在電位差,容易形成電化學腐蝕。因此,要想銅鋁連接能夠較穩定、安全地應用,在力學性能和電化學腐蝕方面要有好的解決方案。

銅鋁連接存在的問題

傳統的高壓線束主要是銅電纜組成,銅電纜導體兩端連接的是銅端子或銅排,可以較容易獲得可靠的連接,不存在電化學腐蝕的問題。

在充電功率向大功率充電發展的背景下,現行的充電技術標準《GB/T20234.1—2015》允許的最大充電電流是250A,而正在制定和更新的標準,已把充電的電流上調至400A、600A,甚至1000A以上。在車輛端不增加冷卻措施的情況下,電流增加時,根據焦耳定律(Q=I2Rt),需降低導體電阻才能使車輛不出現熱失效等問題。降低電阻的有效措施是增加導體截面積,一般情況下,120mm2銅電纜的最大載流是500A,要想獲得更高的載流能力,電纜的截面積要比120mm2更大,如此大的尺寸會導致線束質量超重、彎曲半徑過大等問題。因此,鋁排或鋁棒等輕量化的導體將迎來應用的契機。

鋁排由于其矩形形狀的特征,相同截面積的條件下具有更大的散熱面積和較好的導電能力,在線束布置時,矩形的形狀有利于平面的敷設，占用更小的空間，同時鋁排自身的結構剛性使其在安裝時可以使用更少的線束固定卡扣而獲得好的線束布置性能。

根據鋁導體自身的材料屬性，與銅端子連接時，在力學性能、電氣性能、耐腐蝕性能等方面存在一些固有的問題，如下文所述。為了解決或減弱由于銅鋁材質自身特質差異帶來的性能降低，需研究鋁合金材料、連接方式和表面處理對銅鋁連接的力學性能和電氣性能的影響。

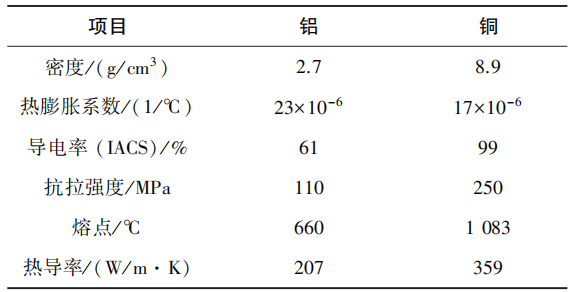

銅和鋁的物理參數在力學性能和電氣性能上有明顯差異。表1為銅和鋁的物理參數，從表中可以看出，鋁的強度低于銅，但其熱膨脹系數是銅的1.35倍。熱膨脹系數的差異是銅鋁連接是否可靠的一項挑戰。具體選擇何種系列的鋁合金需要根據連接的方案進行選擇。例如，要求可焊性比較好的可選擇1系鋁合金，要求強度較高且抗蠕變性好的可以選擇6系或8系鋁合金。

通常情況下，可以作為導體的鋁合金主要有1系、6系和8系系列，其中1系主要牌號為1350/1050，6系鋁合金的主要牌號為6101，8系鋁合金的主要牌號是8030/8176。不同鋁合金的主要差異如下:

1)1系鋁合金主要特點是含鋁99.00%以上，導電率約61%，耐腐蝕性能好，焊接性能好，其缺點是質地較軟，強度較低，連接強度不高;

2)6系鋁合金主要特點是以鎂和硅為主要強化相，具有較好的力學性能和導電性能，適合螺栓連接，一般其導電率約55%IACS;

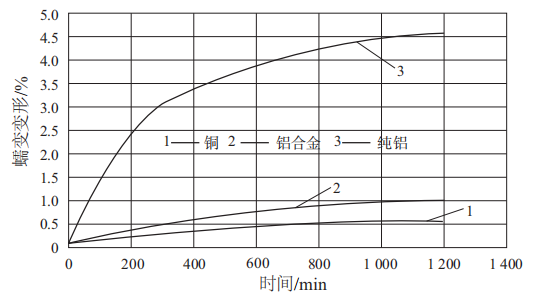

3)8系鋁合金主要特點是會在合金體系中添加一些稀土或微量元素，起到強化作用，具有較高的機械強度，其抗蠕變性能基本可以與銅合金媲美，如圖1所示。鋁合金導體的合金成分加入，大大地提高了其導電性能和連接性能，在電流過載時，合金成分發揮持續的連接作用，使鋁合金導體抗蠕變性能增加。

銅端子或銅排與鋁導體線束的連接可靠性需要考慮抗蠕變、應力松弛等力學性能，同時也需要考慮鋁表面氧化膜帶來的電氣連接問題。通常，銅鋁連接的方式主要有閃光對接焊、釬焊、攪拌摩擦焊以及螺栓連接，其中閃光對接焊、釬焊、攪拌摩擦焊等焊接連接可以有效避開鋁表面氧化膜的問題，而螺栓連接則需要慎重考慮鋁表面氧化膜帶來的挑戰。

銅和鋁的焊接需要考慮以下幾點問題。

1)銅鋁的熱膨脹系數和導熱性不一樣，焊接時受熱時的膨脹量不一樣，如果緩慢加熱，時間過長會使膨脹的差異更大，因此，在焊接時需注意控制焊接面的受熱情況及焊接時間。

2)異種金屬材料復合焊接獲得的焊接接頭脆性較大，根據圖2的銅鋁二元相圖可知，銅鋁融化焊接的過程中容易生成脆性相。這是因?yàn)樵谶B接處易生成銅、鋁間化合物，其主要成分為鋁化銅，即在銅鋁焊縫處有脆性化合物生成，易導致焊接頭的強度降低。

3)銅鋁的熔點相差較大，相差約400℃，焊接時容易出現鋁已熔化但銅未焊透，需要調試出適當?shù)墓に嚒?/p>
